เมนบอร์ด DVR/NVR ทำงานอย่างไรกับระบบกล้องวงจรปิด

เครื่องบันทึกกล้องวงจรปิดอย่าง DVR และ NVR สามารถรับข้อมูลจากกล้องหลายตัว ประมวลผลภาพ และจัดเก็บวิดีโออย่างต่อเนื่องได้ เพราะภายในเครื่องมีเมนบอร์ด และวงจรประมวลผลที่ทำหน้าที่จัดการข้อมูลแต่ละขั้นตอนให้ทำงานร่วมกัน

หากมองระบบแบบง่าย ๆ เมนบอร์ด DVR/NVR เปรียบเสมือนศูนย์ควบคุมที่รับข้อมูลภาพ ประมวลผล บีบอัด ส่งต่อไปยังพื้นที่จัดเก็บ และจัดการการแสดงผลหรือการสื่อสาร ผ่านเครือข่าย โดยรายละเอียดของวงจรและความสามารถจะแตกต่างกันตามรุ่นของเครื่องบันทึก

เมนบอร์ด DVR/NVR มีหน้าที่อะไร?

เมนบอร์ดเป็นส่วนสำคัญที่เชื่อมโยงการทำงานระหว่างอินพุตภาพ ชิปประมวลผล ระบบจัดเก็บข้อมูล พอร์ตแสดงผล และระบบเครือข่ายเข้าด้วยกัน จึงเป็นองค์ประกอบหลักที่ทำให้เครื่องบันทึกสามารถจัดการข้อมูลจากกล้องได้อย่างเป็นระบบ

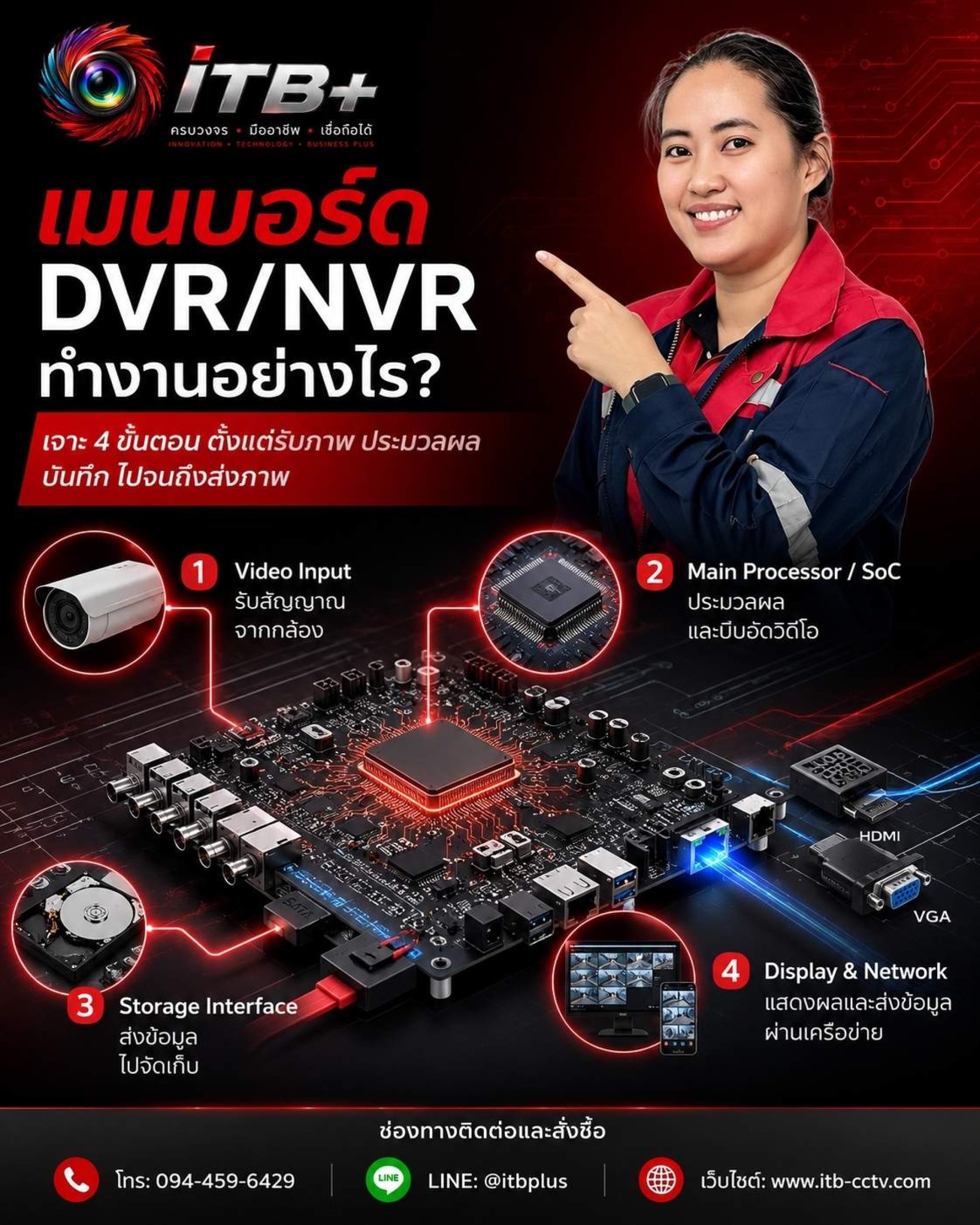

4 ขั้นตอนหลักของการทำงาน

1. Video Input รับสัญญาณภาพ

จุดเริ่มต้นคือการรับข้อมูลจากกล้อง โดย DVR ที่ใช้กับกล้องระบบอนาล็อก จะรับสัญญาณผ่านอินเทอร์เฟซของระบบกล้อง ขณะที่ NVR สำหรับกล้อง IP จะรับข้อมูลวิดีโอผ่านระบบเครือข่าย

ดังนั้นความแตกต่างพื้นฐานคือ DVR เน้นการจัดการสัญญาณจากกล้องระบบอนาล็อก ส่วน NVR ทำงานกับข้อมูลวิดีโอจากกล้อง IP ผ่านเครือข่าย

2. Main Processor / SoC ประมวลผลภาพ

หลังจากรับข้อมูลภาพแล้ว ชิปประมวลผลหลักหรือ SoC จะเข้ามาจัดการข้อมูล ทั้งในส่วนของการประมวลผลภาพ การเข้ารหัสหรือถอดรหัสวิดีโอ และงานที่เกี่ยวข้อง กับการทำงานของเครื่องบันทึก

รูปแบบการบีบอัดที่พบในระบบกล้องวงจรปิด ได้แก่ H.264 และ H.265 ซึ่งมีบทบาทในการจัดการขนาดข้อมูลวิดีโอให้เหมาะสมกับการจัดเก็บและการส่งผ่านระบบ

3. Storage Interface ส่งข้อมูลไปจัดเก็บ

เมื่อข้อมูลวิดีโอผ่านกระบวนการประมวลผลแล้ว ระบบจะส่งข้อมูลไปยังอุปกรณ์จัดเก็บ โดยเครื่องบันทึกหลายรุ่นใช้ SATA สำหรับเชื่อมต่อ Hard Disk เพื่อรองรับการบันทึกและเรียกดูภาพย้อนหลัง

ความสามารถในการบันทึกต่อเนื่องไม่ได้ขึ้นอยู่กับเมนบอร์ดเพียงอย่างเดียว แต่ยังเกี่ยวข้องกับความจุของ Hard Disk รูปแบบการบันทึก จำนวนกล้อง ความละเอียด อัตราการบันทึก และการตั้งค่าของระบบ

4. Display & Network Output

หลังจากระบบจัดการข้อมูลภาพแล้ว ข้อมูลสามารถถูกส่งออกไปยังจอสำหรับดูภาพ ผ่านพอร์ตที่เครื่องรองรับ เช่น HDMI หรือ VGA นอกจากนี้ยังสามารถสื่อสารผ่าน Network เพื่อรองรับการดูภาพและจัดการระบบจากระยะไกลตามความสามารถของเครื่องและระบบเครือข่าย

ทำไม DVR/NVR จึงรองรับการบันทึกต่อเนื่อง?

การบันทึก 24 ชั่วโมงเป็นการทำงานร่วมกันของหลายองค์ประกอบ ไม่ใช่หน้าที่ของเมนบอร์ด เพียงชิ้นเดียว ระบบต้องจัดการทั้งการรับข้อมูล การประมวลผล การบีบอัด การเขียนข้อมูลลง Storage รวมถึงการจัดการซอฟต์แวร์และระบบไฟฟ้า

นอกจากนี้ ความเสถียรของการใช้งานต่อเนื่องยังขึ้นอยู่กับการระบายความร้อน คุณภาพของแหล่งจ่ายไฟ อุปกรณ์จัดเก็บ และสภาพแวดล้อมในการติดตั้งด้วย จึงไม่ควรตีความว่าการบันทึก 24/7 หมายถึงเครื่องจะไม่มีวันเกิดความผิดปกติ

สรุปการทำงานของเมนบอร์ด DVR/NVR

• รับข้อมูลภาพจากกล้องตามประเภทของระบบ
• ประมวลผลและจัดการข้อมูลด้วยชิปหลักของเครื่อง
• บีบอัดหรือจัดการรูปแบบวิดีโอเพื่อให้เหมาะกับระบบ
• ส่งข้อมูลไปจัดเก็บบน Hard Disk หรือ Storage ที่รองรับ
• ส่งภาพออกจอและสื่อสารผ่านระบบ Network ตามความสามารถของเครื่อง

เมื่อเข้าใจขั้นตอนเหล่านี้ จะเห็นได้ว่าเมนบอร์ด DVR/NVR เป็นศูนย์กลางสำคัญ ที่ทำให้ส่วนต่าง ๆ ของเครื่องบันทึกทำงานร่วมกัน ตั้งแต่กล้องต้นทางไปจนถึง การบันทึกภาพและการดูภาพย้อนหลังหรือจากระยะไกล

คำถามที่พบบ่อยเกี่ยวกับเมนบอร์ด DVR/NVR

เมนบอร์ด DVR กับ NVR เหมือนกันหรือไม่?

ไม่จำเป็นต้องเหมือนกัน เพราะ DVR และ NVR ถูกออกแบบมาเพื่อจัดการอินพุตวิดีโอ คนละรูปแบบ โดยรายละเอียดวงจรและความสามารถของเมนบอร์ดจะแตกต่างกันตามประเภทและรุ่นของเครื่อง

DVR รับภาพจากกล้องอย่างไร?

DVR รับสัญญาณจากกล้องระบบอนาล็อกผ่านอินพุตของเครื่อง จากนั้นวงจรภายในจะจัดการ และแปลงข้อมูลให้อยู่ในรูปแบบที่ระบบสามารถประมวลผลและบันทึกได้

NVR รับภาพจากกล้อง IP อย่างไร?

NVR รับข้อมูลวิดีโอจากกล้อง IP ผ่านระบบเครือข่าย จากนั้นนำข้อมูลเข้าสู่กระบวนการ ประมวลผล จัดเก็บ และแสดงผลตามความสามารถของเครื่อง

H.264 และ H.265 เกี่ยวข้องกับเมนบอร์ดอย่างไร?

H.264 และ H.265 เป็นรูปแบบการเข้ารหัสวิดีโอที่ระบบบันทึกและกล้องบางรุ่นรองรับ โดยชิปประมวลผลของอุปกรณ์จะจัดการงานด้านการเข้ารหัสหรือถอดรหัสตามความสามารถที่ออกแบบมา

ทำไมเครื่องบันทึกจึงต้องใช้ Hard Disk?

Hard Disk ทำหน้าที่เป็นพื้นที่จัดเก็บวิดีโอที่ระบบบันทึกจากกล้อง ส่วนความจุที่ต้องใช้จะขึ้นอยู่กับจำนวนกล้อง ความละเอียด อัตราการบันทึก รูปแบบการบีบอัด และระยะเวลาที่ต้องการเก็บภาพ

บันทึก 24 ชั่วโมงหมายความว่าเครื่องจะไม่เสียเลยหรือไม่?

ไม่ใช่ การบันทึกต่อเนื่องเป็นรูปแบบการใช้งานของระบบ แต่ความเสถียรและอายุการใช้งาน ยังขึ้นอยู่กับเมนบอร์ด Hard Disk แหล่งจ่ายไฟ การระบายความร้อน และสภาพแวดล้อม รวมถึงการดูแลรักษาระบบโดยรวม

ต้องการวางระบบกล้องวงจรปิดให้เหมาะกับการใช้งาน?

การเลือก DVR/NVR ควรพิจารณาจากจำนวนกล้อง ประเภทกล้อง ความละเอียด รูปแบบการบันทึก ระยะเวลาที่ต้องการเก็บข้อมูล และความต้องการในการดูภาพผ่านเครือข่าย เพื่อให้ระบบทำงานได้เหมาะสมกับลักษณะการใช้งานจริง
